Introduction aux Technologies Sans Fil Modernes

Le monde des tech­no­lo­gies sans fil connaît une évo­lu­tion constante pour répondre aux besoins crois­sants de connec­ti­vi­té. La ver­sion 1.1 du CCNA Cis­co intègre ces avan­cées. Ce cha­pitre explore en pro­fon­deur les inno­va­tions récentes, notam­ment le Wi-Fi 6, les archi­tec­tures sans fil modernes et les méthodes avan­cées de pla­ni­fi­ca­tion RF.

Wi-Fi 6 (802.11ax) : Une Nouvelle Génération de Connectivité

Fondements et Innovations Technologiques

Le Wi-Fi 6, éga­le­ment connu sous la norme IEEE 802.11ax, repré­sente un bond signi­fi­ca­tif par rap­port aux géné­ra­tions pré­cé­dentes. Contrai­re­ment au Wi-Fi 5 (802.11ac) qui se concen­trait prin­ci­pa­le­ment sur l’aug­men­ta­tion de la vitesse, le Wi-Fi 6 a été conçu avec un objec­tif dif­fé­rent : amé­lio­rer l’ef­fi­ca­ci­té dans les envi­ron­ne­ments à haute den­si­té d’u­ti­li­sa­teurs.

La mul­ti­pli­ca­tion des appa­reils connec­tés dans les espaces pro­fes­sion­nels et publics a créé un nou­veau défi : com­ment main­te­nir des per­for­mances opti­males lorsque des dizaines, voire des cen­taines d’ap­pa­reils tentent de com­mu­ni­quer simul­ta­né­ment ? C’est pré­ci­sé­ment ce pro­blème que le Wi-Fi 6 vient résoudre.

On a tous vécu des sou­cis de qua­li­té du Wi-Fi dans les aéro­ports ou dans le train. C’est par­fois très énervant 🙂

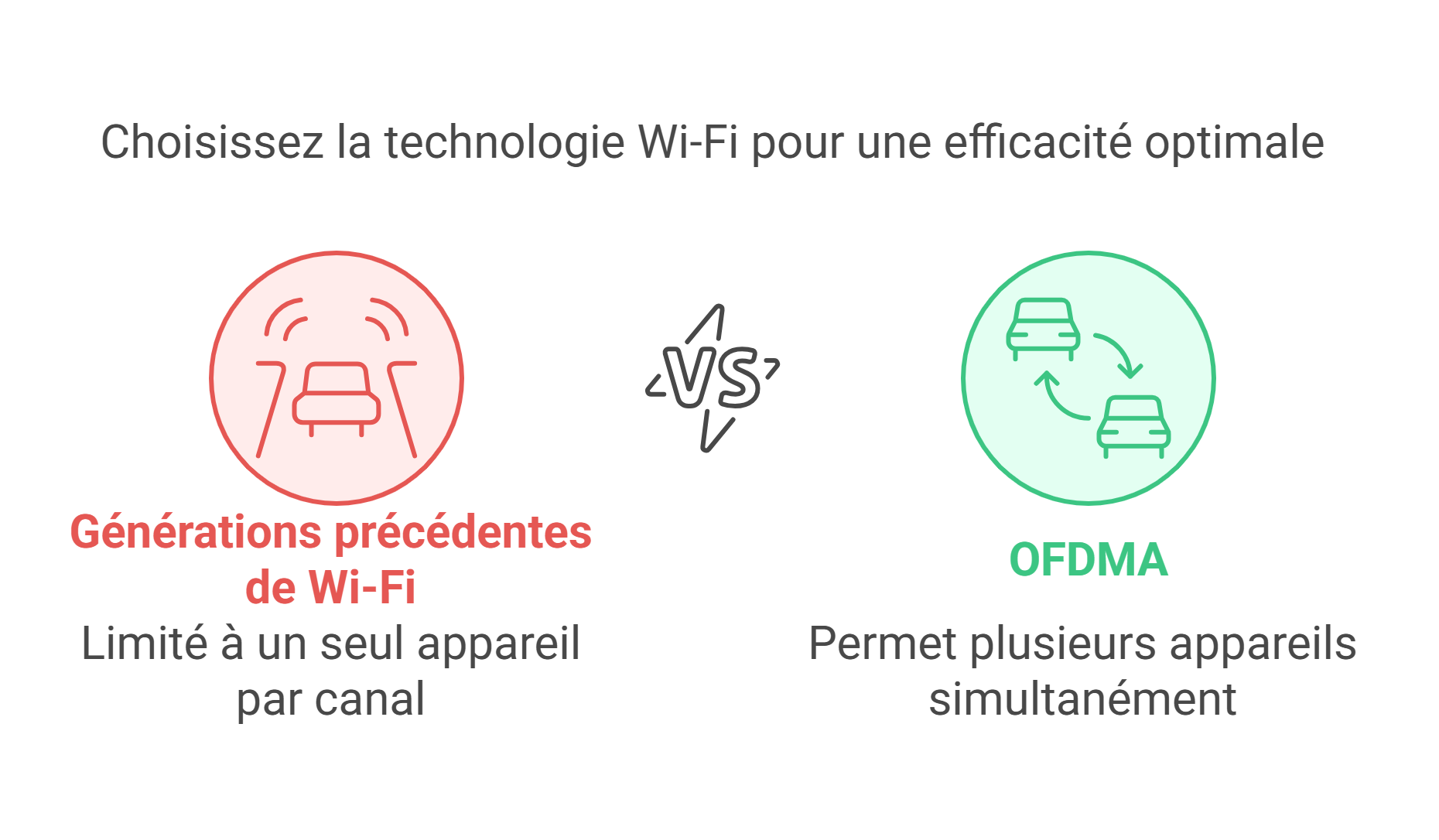

OFDMA : Révolution dans l’Efficacité Spectrale

L’une des inno­va­tions majeures du Wi-Fi 6 est l’in­tro­duc­tion de l’OFD­MA (Ortho­go­nal Fre­quen­cy Divi­sion Mul­tiple Access). Pour com­prendre son impor­tance, ima­gi­nons une auto­route à plu­sieurs voies :

• Dans les géné­ra­tions pré­cé­dentes de Wi-Fi (comme une auto­route où un seul véhi­cule occupe toutes les voies), un seul appa­reil pou­vait trans­mettre à la fois sur un canal.
• Avec l’OFD­MA (com­pa­rable à plu­sieurs véhi­cules cir­cu­lant simul­ta­né­ment sur dif­fé­rentes voies), le canal est divi­sé en sous-por­teuses appe­lées « Resource Units » (RU).

Cette divi­sion per­met à un point d’ac­cès de com­mu­ni­quer simul­ta­né­ment avec plu­sieurs clients. Pour un admi­nis­tra­teur réseau, cela se tra­duit par une réduc­tion signi­fi­ca­tive de la latence et une meilleure ges­tion du tra­fic, par­ti­cu­liè­re­ment pré­cieuse dans les envi­ron­ne­ments comme les salles de confé­rence, les stades ou les cam­pus universitaires.

Target Wake Time (TWT) : Économie d’Énergie Intelligente

Le TWT intro­duit une approche révo­lu­tion­naire pour la ges­tion de l’éner­gie. Au lieu que les appa­reils se réveillent à inter­valles régu­liers pour véri­fier les trans­mis­sions poten­tielles, le TWT per­met au point d’ac­cès et aux clients de négo­cier des heures de réveil spécifiques.

Cette fonc­tion­na­li­té est par­ti­cu­liè­re­ment impor­tante pour l’Inter­net des Objets (IoT), où la conser­va­tion de la bat­te­rie est cru­ciale. Par exemple, un cap­teur de tem­pé­ra­ture qui ne néces­site d’en­voyer des don­nées qu’une fois par heure peut main­te­nant « dor­mir » entre les trans­mis­sions, pro­lon­geant consi­dé­ra­ble­ment sa durée de vie.

Pour la confi­gu­rer dans un envi­ron­ne­ment Cisco :

1. Accé­der à l’in­ter­face de ges­tion du contrô­leur sans fil, notre ami le WLC ou vWLC
2. Sélec­tion­ner le SSID concer­né
3. Acti­ver la fonc­tion­na­li­té TWT dans les para­mètres avancés
4. Défi­nir les poli­tiques de réveil selon les besoins des appareils

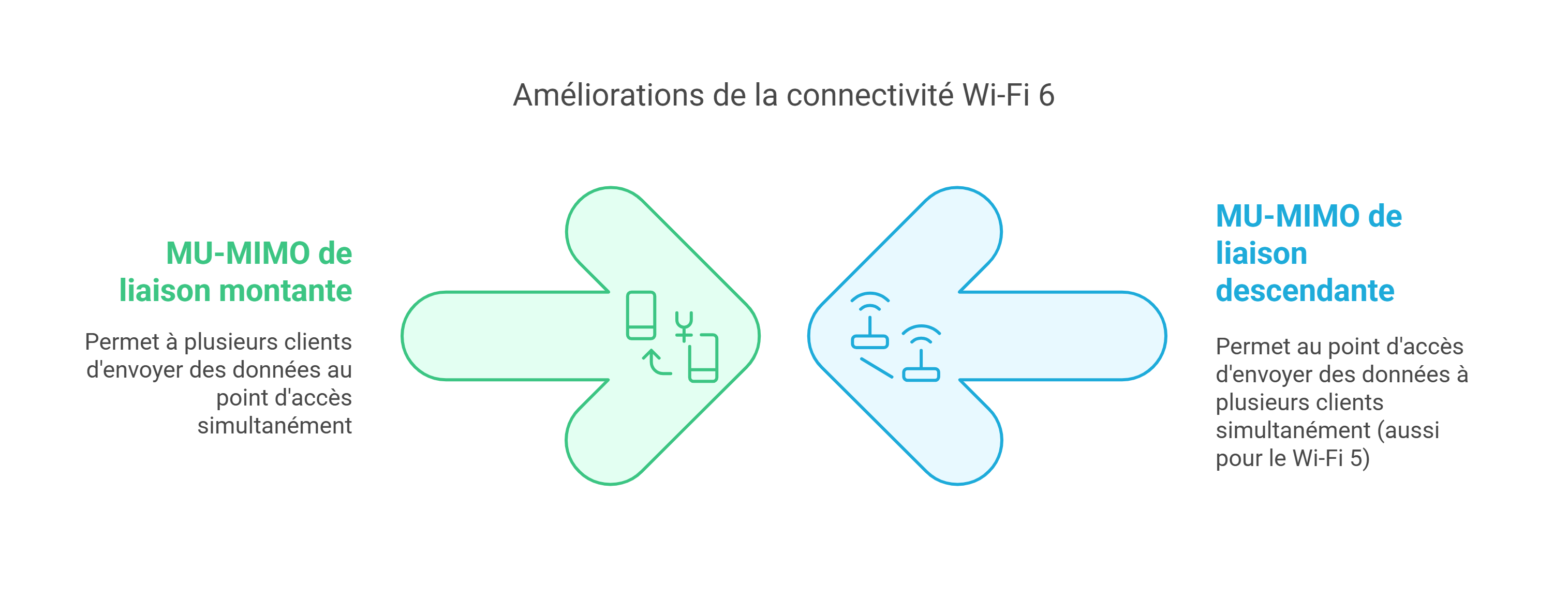

MU-MIMO Bidirectionnel : Communication Simultanée Améliorée

Si le Wi-Fi 5 avait déjà intro­duit le MU-MIMO (Mul­tiple-User, Mul­tiple-Input, Mul­tiple-Out­put), le Wi-Fi 6 l’é­tend dans les deux directions :

• Down­link MU-MIMO : Le point d’ac­cès peut envoyer des don­nées à plu­sieurs clients simul­ta­né­ment (déjà pré­sent dans le Wi-Fi 5)
• Uplink MU-MIMO : Nou­veau­té du Wi-Fi 6, plu­sieurs clients peuvent main­te­nant envoyer des don­nées au point d’ac­cès simultanément

Cette bidi­rec­tion­na­li­té amé­liore signi­fi­ca­ti­ve­ment les per­for­mances dans les scé­na­rios où de nom­breux appa­reils tentent de com­mu­ni­quer en même temps, comme lors d’une visio­con­fé­rence avec plu­sieurs par­ti­ci­pants dans la même salle.

BSS Coloring : Réduction des Interférences Co-canal

Dans les envi­ron­ne­ments denses, les réseaux sans fil se che­vauchent sou­vent, créant des inter­fé­rences. Le BSS Colo­ring (Basic Ser­vice Set Colo­ring) attri­bue une « cou­leur » unique à chaque réseau, per­met­tant aux points d’ac­cès et aux clients de déter­mi­ner rapi­de­ment si un signal détec­té appar­tient à leur réseau ou à un réseau voisin.

Cette fonc­tion­na­li­té aug­mente l’effi­ca­ci­té spec­trale en per­met­tant une réuti­li­sa­tion plus agres­sive des canaux. Plu­tôt que d’at­tendre com­plè­te­ment qu’un canal soit libre, un appa­reil peut déter­mi­ner si l’ac­ti­vi­té sur ce canal pro­vient d’un réseau dif­fé­rent et, si c’est le cas, pro­cé­der à sa trans­mis­sion avec des para­mètres adaptés.

Architecture Wi-Fi Moderne : Au-delà du Matériel

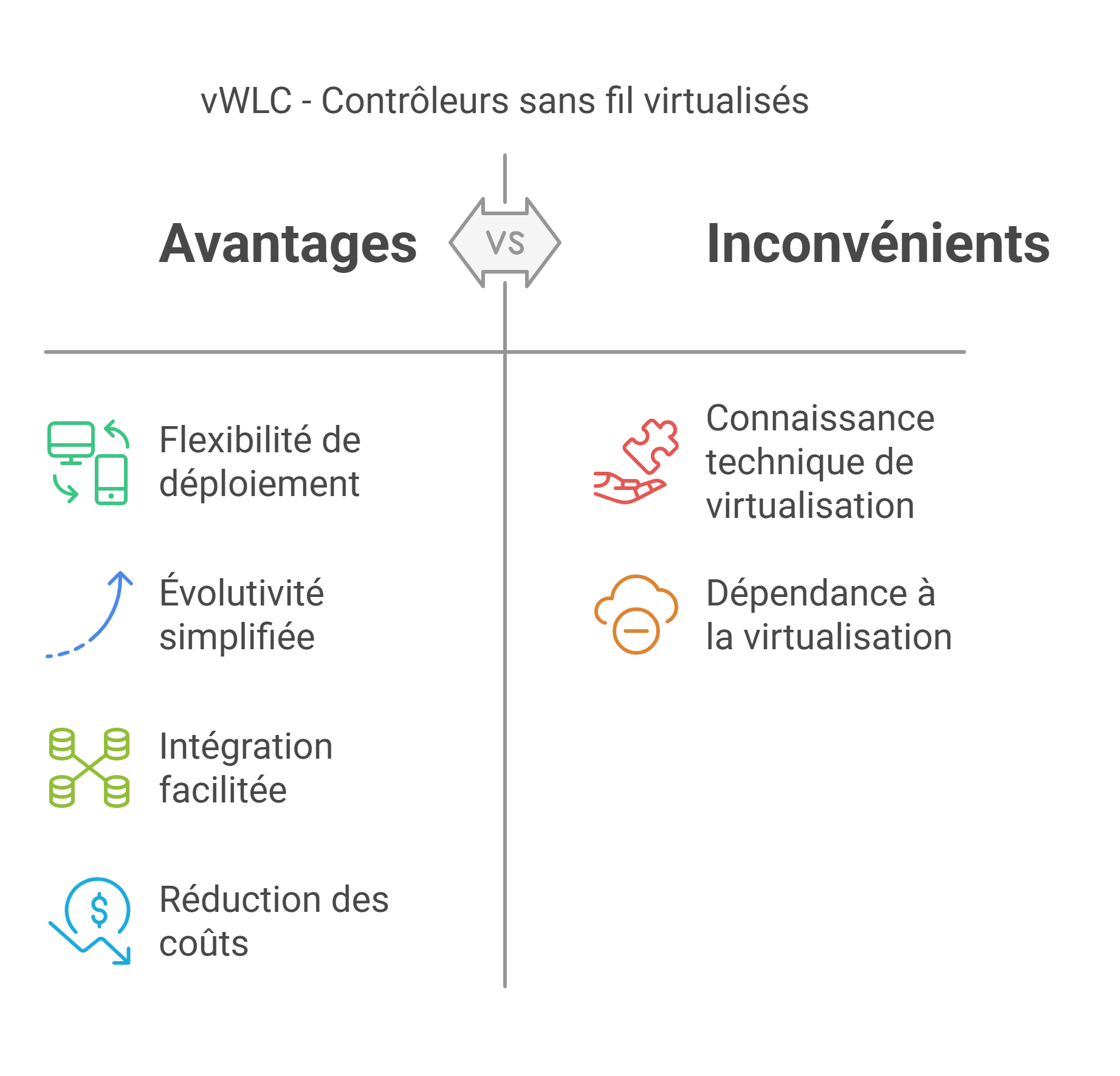

Contrôleurs Sans Fil Virtualisés

L’ar­chi­tec­ture tra­di­tion­nelle des réseaux sans fil repo­sait for­te­ment sur des contrô­leurs phy­siques. La ten­dance moderne se dirige vers la vir­tua­li­sa­tion de ces fonctions :

Les contrô­leurs sans fil vir­tua­li­sés (vWLC) offrent la même fonc­tion­na­li­té que leurs homo­logues phy­siques, mais sous forme de machines vir­tuelles. Cette approche pré­sente plu­sieurs avantages :

• Flexi­bi­li­té de déploie­ment : Ins­tal­la­tion pos­sible sur dif­fé­rentes pla­te­formes de vir­tua­li­sa­tion (VMware, Hyper‑V, etc.)
• Évo­lu­ti­vi­té sim­pli­fiée : Ajout de res­sources (CPU, mémoire) sans chan­ger de matériel
• Inté­gra­tion faci­li­tée avec d’autres ser­vices virtualisés
• Réduc­tion des coûts d’in­fra­struc­ture <– mouais pour celui là, c’est une bonne réponse pour l’exa­men CCNA mais dans la vraie vie, c’est discutable

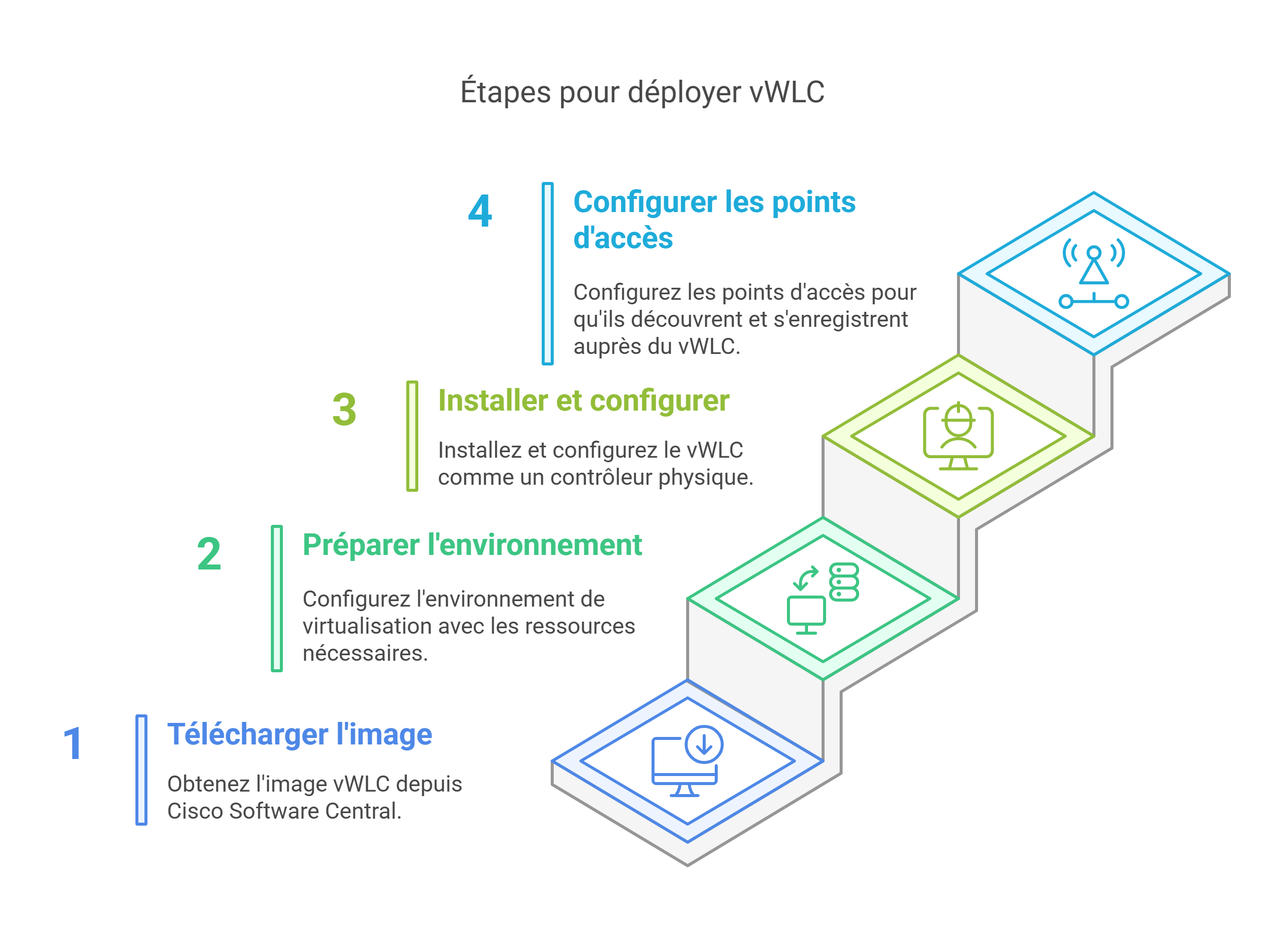

Pour implé­men­ter un vWLC dans un envi­ron­ne­ment Cisco :

1. Télé­char­ger l’i­mage vWLC depuis Cis­co Soft­ware Central
2. Pré­pa­rer l’en­vi­ron­ne­ment de vir­tua­li­sa­tion avec les res­sources requises
3. Ins­tal­ler et confi­gu­rer le vWLC selon les mêmes prin­cipes qu’un contrô­leur physique
4. Confi­gu­rer les points d’ac­cès pour qu’ils découvrent et s’en­re­gis­trent auprès du contrô­leur virtuel

Gestion Cloud des Points d’Accès

La ges­tion basée sur le cloud repré­sente une évo­lu­tion majeure dans l’ad­mi­nis­tra­tion des réseaux sans fil. Dans ce modèle :

• Les points d’ac­cès se connectent direc­te­ment à une pla­te­forme cloud (comme Cis­co Mera­ki)
• La confi­gu­ra­tion, la sur­veillance et le dépan­nage s’ef­fec­tuent via une inter­face web acces­sible de n’im­porte où
• Les mises à jour sont auto­ma­ti­que­ment déployées sans inter­ven­tion manuelle
• L’a­na­lyse des don­nées est cen­tra­li­sée, per­met­tant des insights plus profonds

Cette approche est par­ti­cu­liè­re­ment avan­ta­geuse pour les orga­ni­sa­tions avec plu­sieurs sites géo­gra­phi­que­ment dis­per­sés. Un admi­nis­tra­teur à Paris peut faci­le­ment gérer les réseaux sans fil de bureaux à Tou­louse, Bor­deaux et Syd­ney depuis une seule interface.

Wireless Mesh (Maillage Sans Fil)

Le réseau maillé sans fil étend la cou­ver­ture dans des zones où le câblage Ether­net est impos­sible ou trop coû­teux. Dans cette topologie :

• Cer­tains points d’ac­cès (appe­lés RAP - Root Access Points) sont connec­tés au réseau filaire
• D’autres points d’ac­cès (appe­lés MAP - Mesh Access Points) se connectent sans fil aux RAP ou à d’autres MAP
• Le tra­fic « rebon­dit » d’un point d’ac­cès à l’autre jus­qu’à atteindre le réseau filaire

Cette archi­tec­ture trouve son uti­li­té dans plu­sieurs scénarios :

• Bâti­ments his­to­riques où l’ins­tal­la­tion de câbles est restreinte
• Envi­ron­ne­ments exté­rieurs comme les cam­pus uni­ver­si­taires ou les parcs
• Déploie­ments tem­po­raires lors d’é­vé­ne­ments ou de situa­tions d’urgence

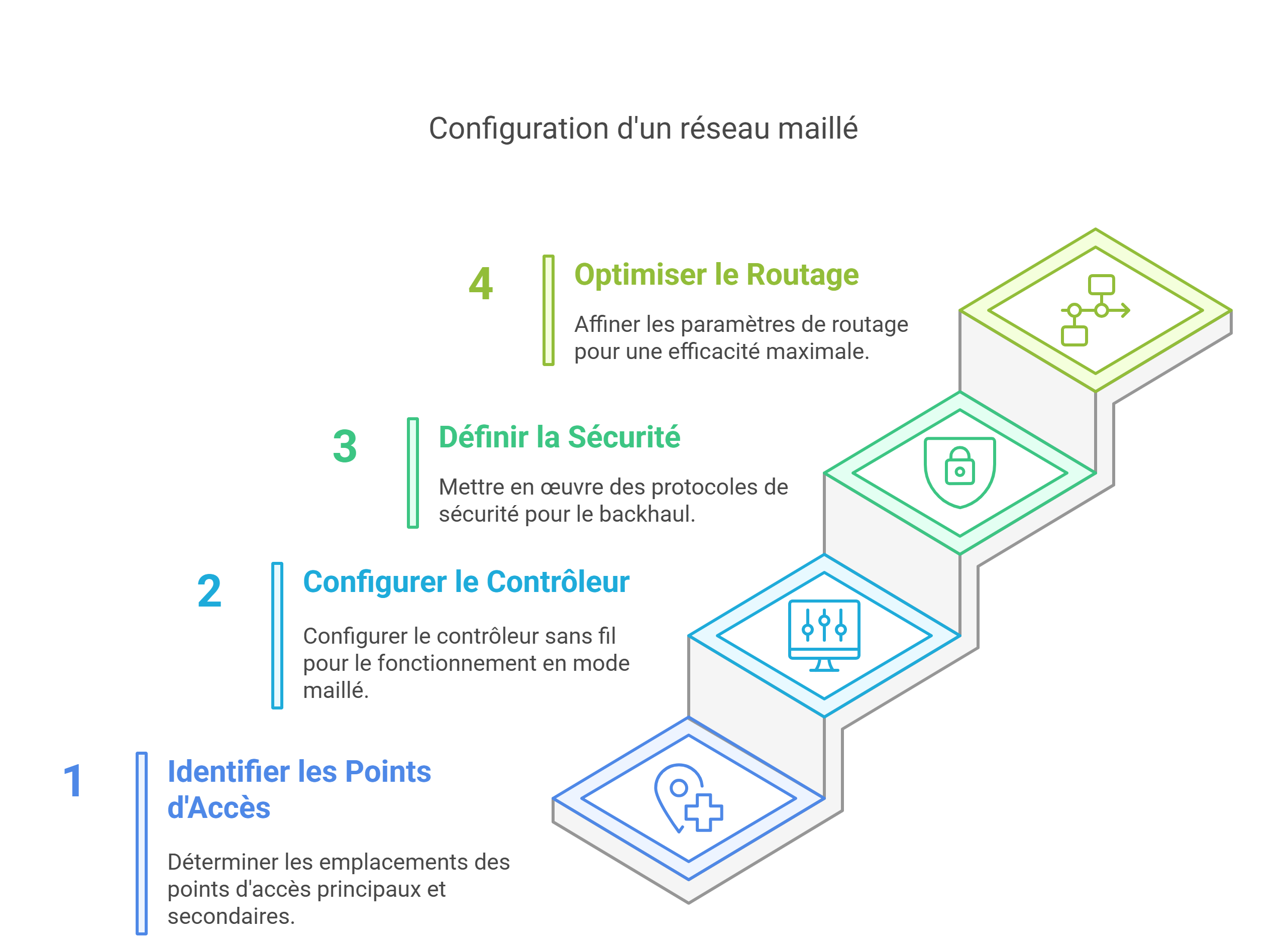

Pour confi­gu­rer un réseau maillé sur des équi­pe­ments Cisco :

1. Iden­ti­fier les points d’ac­cès qui ser­vi­ront de RAP et de MAP
2. Confi­gu­rer le contrô­leur sans fil pour acti­ver le mode maillé
3. Défi­nir les para­mètres de sécu­ri­té du back­haul (géné­ra­le­ment avec une authen­ti­fi­ca­tion EAP)
4. Opti­mi­ser les para­mètres de rou­tage maillé (AWPP - Adap­tive Wire­less Path Protocol)

Intégration avec SD-Access

L’in­té­gra­tion du sans-fil avec SD-Access (Soft­ware-Defi­ned Access) repré­sente l’é­vo­lu­tion vers un réseau uni­fié. Cette approche :

• Applique des poli­tiques cohé­rentes sur les réseaux filaires et sans fil
• Sim­pli­fie la seg­men­ta­tion et la micro-segmentation
• Auto­ma­tise le pro­vi­sion­ne­ment des uti­li­sa­teurs et des appareils
• Amé­liore la visi­bi­lité et le contrôle de bout en bout

Cette inté­gra­tion est réa­li­sée en incor­po­rant les contrô­leurs sans fil dans la fabric SD-Access, per­met­tant une ges­tion cen­tra­li­sée via des pla­te­formes comme Cis­co DNA Center.

Planification et Conception RF Avancée

Analyse de Site Moderne

L’ana­lyse de site a consi­dé­ra­ble­ment évo­lué avec l’in­tro­duc­tion de nou­veaux outils et méthodologies :

• Ana­lyse pré­dic­tive : Uti­li­sa­tion de modèles 3D des bâti­ments pour simu­ler la pro­pa­ga­tion des ondes RF
• Outils d’a­na­lyse en temps réel : Cap­ture d’in­for­ma­tions sur le spectre durant l’é­tude de site
• Vali­da­tion post-déploie­ment : Véri­fi­ca­tion des per­for­mances réelles par rap­port aux prédictions

Ces méthodes avan­cées per­mettent une pla­ni­fi­ca­tion plus pré­cise, tenant compte de fac­teurs com­plexes comme les maté­riaux de construc­tion, la den­si­té des uti­li­sa­teurs et les sources d’in­ter­fé­rence. De par mes expé­riences en Site sur­vey (ana­lyse de site), cela reste quand même assez basique et je n’y ai pas de grosses évo­lu­tions qui accé­lèrent les ana­lyses de sites.

Équilibre entre Capacité et Couverture

La concep­tion tra­di­tion­nelle des réseaux sans fil se concen­trait prin­ci­pa­le­ment sur la cou­ver­ture. Aujourd’­hui, l’ap­proche est beau­coup plus nuancée :

• Ana­lyse des besoins en capa­ci­té : Esti­ma­tion du nombre d’u­ti­li­sa­teurs et de leurs besoins en bande passante
• Modé­li­sa­tion de la den­si­té : Déter­mi­na­tion du nombre opti­mal de points d’ac­cès par zone
• Che­vau­che­ment cel­lu­laire contrô­lé : Concep­tion per­met­tant une tran­si­tion fluide sans sacri­fier les performances

Pour les envi­ron­ne­ments à haute den­si­té, comme les salles de confé­rence ou les amphi­théâtres, la stra­té­gie peut inclure :

• Déploie­ment de points d’ac­cès avec antennes direc­tion­nelles pour limi­ter la zone de couverture
• Uti­li­sa­tion de canaux non super­po­sés pour mini­mi­ser les interférences
• Réduc­tion de la puis­sance de trans­mis­sion pour créer des cel­lules plus petites

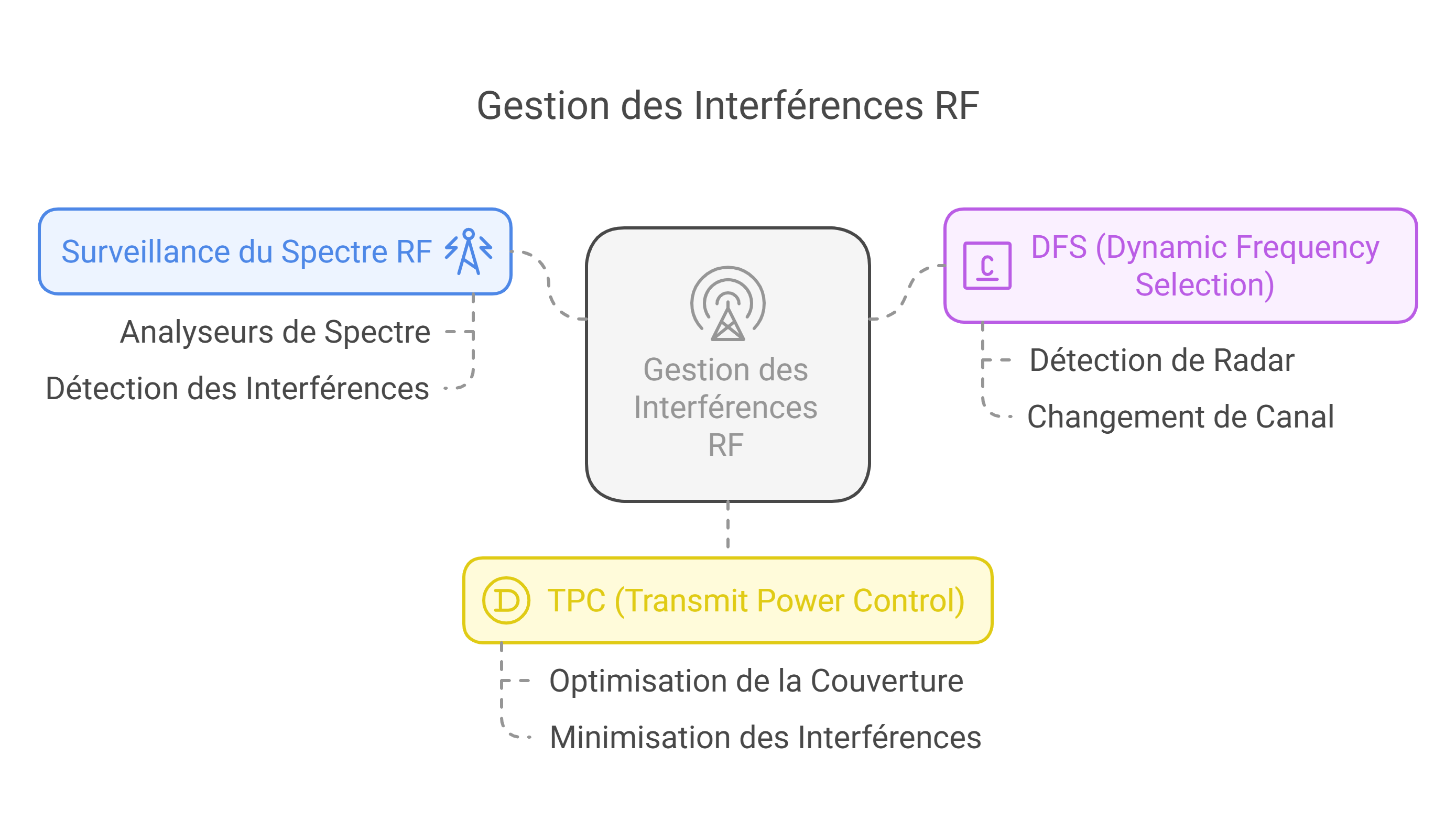

Atténuation des Interférences

Le spectre sans fil devient de plus en plus encom­bré, néces­si­tant des stra­té­gies avan­cées pour gérer les interférences :

• Sur­veillance du spectre RF : Uti­li­sa­tion d’a­na­ly­seurs de spectre inté­grés aux points d’ac­cès pour détec­ter les sources d’interférence
• DF​S (Dyna­mic Fre­quen­cy Selec­tion): Chan­ge­ment auto­ma­tique de canal en cas de détec­tion de radar ou d’autres interférences
• TPC (Trans­mit Power Control): Ajus­te­ment dyna­mique de la puis­sance de trans­mis­sion pour opti­mi­ser la cou­ver­ture tout en mini­mi­sant les interférences

Les contrô­leurs sans fil Cis­co offrent des fonc­tion­na­li­tés comme RRM (Radio Resource Mana­ge­ment) qui ajuste auto­ma­ti­que­ment ces para­mètres en fonc­tion des condi­tions environnementales.

Stratégies de Déploiement Optimisées

Les stra­té­gies de déploie­ment modernes prennent en compte plu­sieurs facteurs :

• Ana­lyse des flux de tra­fic : Com­prendre com­ment et où les uti­li­sa­teurs se connectent et uti­lisent le réseau
• Sépa­ra­tion des bandes : Allo­ca­tion stra­té­gique des appa­reils entre les bandes 2,4 GHz et 5 GHz selon leurs capa­ci­tés et besoins
• Desi­gn pour des cas d’u­ti­li­sa­tion spé­ci­fiques : Adap­ta­tion de la concep­tion pour des appli­ca­tions cri­tiques comme la voix sur Wi-Fi ou les appli­ca­tions en temps réel

Un exemple concret serait un hôpi­tal où :

• Les chambres des patients uti­lisent prin­ci­pa­le­ment la bande 5 GHz pour les appli­ca­tions médicales
• Les zones publiques employent les deux bandes pour maxi­mi­ser la compatibilité
• Les salles d’o­pé­ra­tion béné­fi­cient d’une concep­tion spé­ciale mini­mi­sant les inter­fé­rences avec l’é­qui­pe­ment médical

Considérations pour l’Implémentation et la Migration

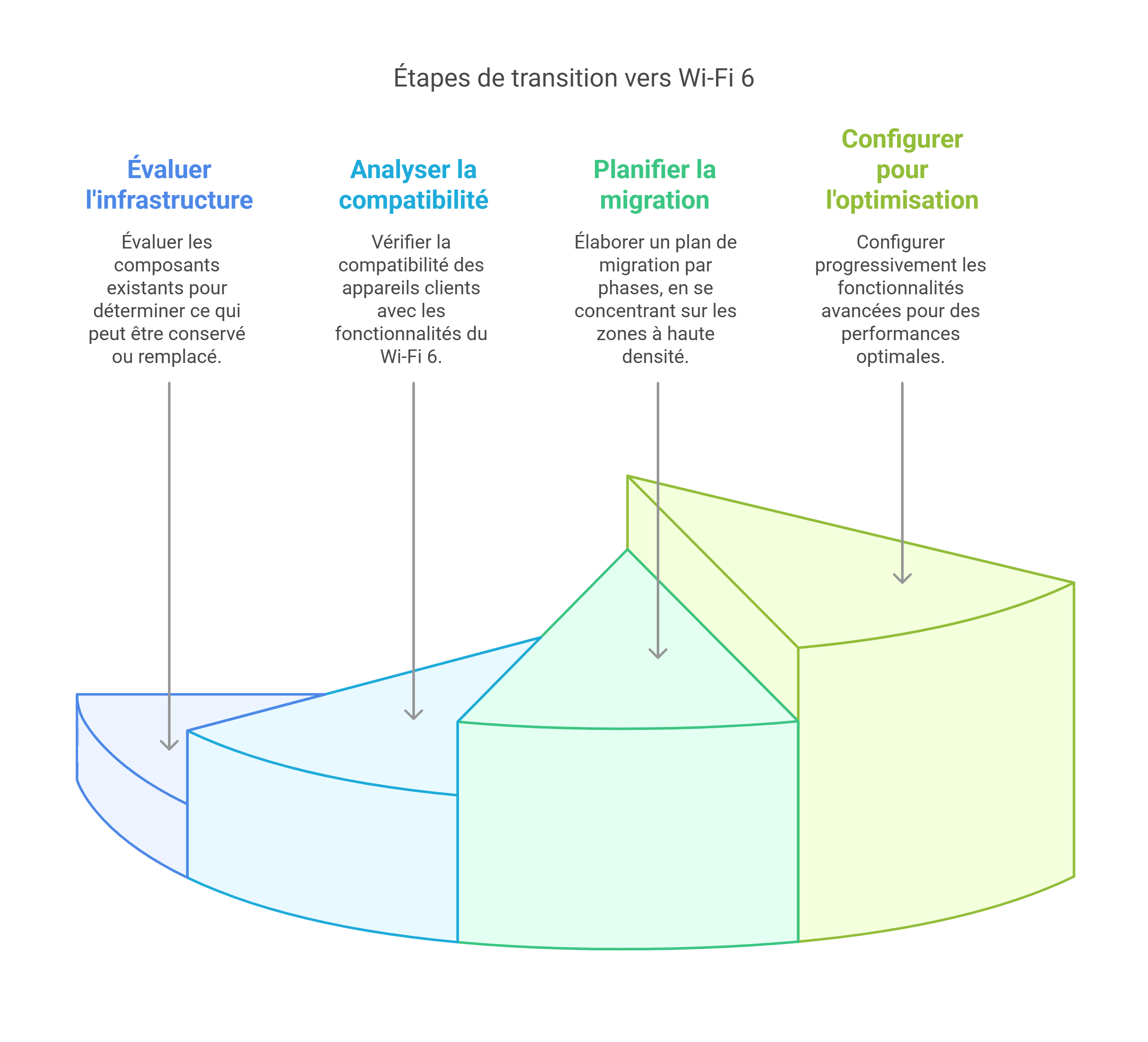

Migration vers le Wi-Fi 6

La tran­si­tion vers le Wi-Fi 6 néces­site une pla­ni­fi­ca­tion minutieuse :

1. Éva­lua­tion de l’in­fra­struc­ture exis­tante : Déter­mi­ner quels com­po­sants peuvent être conser­vés ou doivent être remplacés
2. Ana­lyse de com­pa­ti­bi­li­té : Véri­fier quels appa­reils clients peuvent béné­fi­cier des fonc­tion­na­li­tés du Wi-Fi 6
3. Plan de migra­tion par phases : Com­men­cer par les zones à haute den­si­té qui béné­fi­cie­ront le plus des amé­lio­ra­tions du Wi-Fi 6
4. Confi­gu­ra­tion opti­mi­sée : Acti­ver les fonc­tion­na­li­tés avan­cées comme l’OFD­MA et le TWT de manière progressive

Intégration avec les Technologies Émergentes

Les réseaux sans fil modernes s’in­tègrent avec diverses tech­no­lo­gies émergentes :

• IoT : Prise en charge d’un grand nombre d’ap­pa­reils IoT avec dif­fé­rentes exi­gences de connectivité
• 5G : Com­plé­men­ta­ri­té entre Wi-Fi 6 et 5G pour une connec­ti­vi­té omniprésente
• Edge Com­pu­ting : Trai­te­ment des don­nées plus proche des uti­li­sa­teurs pour réduire la latence

Cette inté­gra­tion néces­site une réflexion glo­bale sur l’ar­chi­tec­ture réseau, allant au-delà du simple déploie­ment de points d’accès.

Conclusion

Les évo­lu­tions des tech­no­lo­gies sans fil pré­sen­tées dans la ver­sion 1.1 du CCNA Cis­co reflètent un chan­ge­ment fon­da­men­tal dans la concep­tion et la ges­tion des réseaux sans fil. L’ac­cent est désor­mais mis sur l’ef­fi­ca­ci­té, la den­si­té d’u­ti­li­sa­tion, et l’in­té­gra­tion avec l’en­semble de l’in­fra­struc­ture réseau.

Ces connais­sances sur le sans fil consti­tue une com­pé­tence fon­da­men­tale pour toute per­sonne qui sou­haite obte­nir son CCNA.
