Trunk 802.1Q et ISL, ce qu’il faut savoir pour le CCNA

29
202

Avec les chapitres précé­dents, nous savons com­ment créer un VLAN (cf chapitre VLAN), com­ment propager cette créa­tion de VLAN sur tous les switchs du réseau (cf chapitre VTP) et com­ment attribuer un port dans un VLAN (cf fin du chapitre VLAN).

Main­tenant, la ques­tion qui tue : quand une trame provenant d’un switch voisin arrive sur notre switch, com­ment sait-il à quel VLAN appar­tient la trame reçue ?

Et bien, si on ne fait rien, le switch con­sid­ér­era que la trame appar­tient au VLAN con­fig­uré sur le port (VLAN 1 par défaut). Il faut donc con­fig­ur­er les switchs pour qu’à chaque fois qu’une trame sort d’un port pour join­dre un autre switch, on y rajoute l’i­den­ti­fi­ant du VLAN auquel la trame appar­tient. C’est la notion de Trunk !

Définition

Le trunk est le mécan­isme qui per­met d’insér­er l’identifiant du VLAN sur une trame util­isa­teur. Toute trame se propageant sur plusieurs switchs con­servera tou­jours l’information de son appar­te­nance à son VLAN. Et le switch de des­ti­na­tion saura avec quels ports la trame peut être com­mutée (ports appar­tenant au même VLAN).

Cette con­fig­u­ra­tion de lien Trunk s’ef­fectue sur les liens entre switchs, sou­vent appelés uplink.

Dans le sché­ma ci dessous, on con­fig­ure le lien inter-switch en Trunk. Toutes les trames qui sor­tiront sur ce lien (switch de droite ou de gauche), se ver­ront appli­quer une éti­quette sup­plé­men­taire qui con­tient l’i­den­ti­fi­ant du VLAN (en noir sur la trame).

His­torique­ment, Cis­co avait créé son pro­pre pro­to­cole de Trunk entre ses switchs, nom­mé ISL – Inter-Switch Link. Mais très rapi­de­ment, cette fonc­tion­nal­ité plus qu’essen­tielle, deman­da une inter-opéra­bil­ité avec d’autres constructeurs.

La norme Trunk 802.1Q fut sor­tie et Cis­co l’im­plé­men­ta aus­si dans ses switchs. D’où la pos­si­bil­ité sur cer­tains switchs Cis­co de décider quel trunk on souhaite faire, ISL ou 802.1Q.

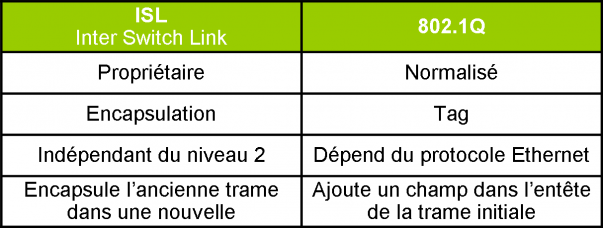

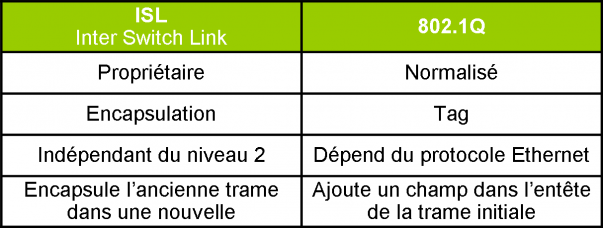

A retenir pour le CCNA, le tableau suivant :

Trunk ISL

Le trunk pro­prié­taire Cis­co ISL a la par­tic­u­lar­ité d’en­cap­suler toute la trame de l’u­til­isa­teur dans une nou­velle trame, nom­mée trame ISL. Voici à quoi ressem­ble une trame ISL :

Remar­que : comme cette trame a un for­mat par­ti­c­uli­er, il est oblig­a­toire que le switch d’en face puisse com­pren­dre ce for­matage. Il faut donc con­fig­ur­er le port du switch d’en face en trunk ISL.

Voici ci dessous la con­fig­u­ra­tion à effectuer sur les ports des switchs inter­con­nec­tés entre eux :

Switch(config)# interface fastethernet 0/0
Switch(config-if)# shutdown
Switch(config-if)# switchport trunk encapsulation isl
Switch(config-if)# switchport mode trunk
Switch(config-if)# no shutdown
Véri­fions que le port en ques­tion est bien configuré :
Switch# show interfaces fastethernet 0/0 trunk
     Port      Mode         Encapsulation  Status        Native VLAN
     Fa0/0     trunk        isl            trunking      1

     Port      VLANs allowed on trunk
     Fa0/0     1,1002-1005

     Port      VLANs allowed and active in management domain
     Fa0/0     1,1002-1005

     Port      VLANs in spanning tree forwarding state and not pruned
     Fa0/0     1,1002-1005
Avec cette com­mande, on peut véri­fi­er que le port Fa0/0 est bien en mode Trunk ISL via le sta­tus trunk­ing.
Pour infor­ma­tion, la colonne native VLAN per­met de met­tre dans le VLAN 1 une trame qui arriverait non encap­sulée ISL sur ce port (on en repar­le un peu plus loin).

Trunk 802.1Q

Le trunk nor­mal­isé 802.1Q n’en­cap­sule pas toute la trame de l’u­til­isa­teur comme ISL mais casse la trame et y insère une éti­quette ou tag, nom­mée TAG 802.1Q. Voici à quoi ressem­ble une trame util­isa­teur avec le rajout du TAG 802.1Q :

La pre­mière trame est celle de l’u­til­isa­teur qui arrive sur le switch. Dès que cette trame sort vers un port con­fig­uré en Trunk 802.1Q, le switch insère l’é­ti­quette TAG (trame n°2 dans le schéma).

En inspec­tant le con­tenu de ce TAG, on remar­que les champs suiv­ants (trame n°3 dans le schéma):

  • Ether­type : per­met de pré­cis­er que c’est une trame 802.1Q, la valeur en hexa est 0x8100
  • PRI : champs de pri­or­ité sur 3 bits qui per­met de clas­si­fi­er le traf­ic util­isa­teur pour lui appli­quer de la qual­ité de ser­vice (voix, vidéo…). Ce champ est aus­si appelé 802.1P ou COS – Class Of Ser­vice.
  • CFI – Canon­i­cal For­mat Iden­ti­fi­er : per­met la com­pat­i­bil­ité d’un réseau Eth­er­net avec un réseau Token­Ring. Champ à oubli­er pour le CCNA car il n’ex­iste qua­si­ment plus du réseau Token­Ring aujourd’hui.
  • VLAN ID – VLAN Iden­ti­fi­er : codé sur 12bits : valeur numérique du VLAN auquel la trame util­isa­teur appar­tient. C’est le champ le plus impor­tant à connaitre !

Voici ci dessous la con­fig­u­ra­tion à effectuer sur les ports des switchs inter­con­nec­tés entre eux :

Switch(config)# interface fastethernet 0/1
Switch(config-if)# shutdown
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)# no shutdown

On peut remar­quer qu’il n’y a qu’une seule vari­able qui change par rap­port à une con­fig­u­ra­tion Trunk ISL (la vari­able dot1q en rouge).

Véri­fions que le port en ques­tion est bien configuré :
Switch# show interfaces fastethernet 0/0 trunk
     Port      Mode         Encapsulation  Status        Native VLAN
     Fa0/0     trunk        dot1q          trunking      1

     Port      VLANs allowed on trunk
     Fa0/0     1,1002-1005

     Port      VLANs allowed and active in management domain
     Fa0/0     1,1002-1005

     Port      VLANs in spanning tree forwarding state and not pruned
     Fa0/0     1,1002-1005
Avec cette com­mande, on peut véri­fi­er que le port Fa0/0 est bien en mode Trunk 802.1Q avec le sta­tus trunk­ing et l’en­cap­su­la­tion dot1q.

Important – VLAN natif

La par­tic­u­lar­ité du Trunk 802.1Q vient du fait que pour un VLAN en par­ti­c­uli­er, le Trunk ne casse pas la trame de l’u­til­isa­teur et donc ne lui rajoute pas le TAG. Le trunk laisse la trame tran­siter sans aucun changement.
Pourquoi ?
Il faut revenir sur l’his­torique des réseaux : jadis (sic!) on pou­vait se trou­ver dans le cas où des PC con­nec­tés à un HUB était lui même con­nec­té à 2 switchs. On se trou­vait alors dans le sché­ma suivant :
Prenons le cas où les PC dans le VLAN 2 souhait­ent communiquer :
  1. un PC de gauche envoi du trafic ;
  2. le switch de gauche ajoute le TAG VLAN=2 dans la trame et envoi la trame au HUB ;
  3. le HUB dif­fuse la trame taguée sur tous ses ports ;
  4. le switch de droite reçoit la trame taguée, enlève le TAG et com­mute la trame vers les ports appar­tenant au même VLAN (2 ici);
  5. le PC du bas reçoit une trame taguée ! Comme le PC ne sait pas lire le TAG, il rejette la trame.

On voit ici que le PC du bas ne pour­ra jamais recevoir de trame provenant d’autres PC qui appar­ti­en­nent au même VLAN que lui.

Donc dans la norme 802.1Q, il a été défi­ni que pour un VLAN en par­ti­c­uli­er, appelé VLAN natif, les switchs lais­seraient pass­er la trame ini­tiale sans ajouter de TAG.

Regar­dons main­tenant le même com­porte­ment avec un PC appar­tenant au VLAN n°1, con­fig­uré comme VLAN natif :

Reprenons le cas où les PC souhait­ent com­mu­ni­quer mais cette fois ci ils appar­ti­en­nent au VLAN natif 1 :
  1. un PC de gauche envoi du trafic ;
  2. le switch de gauche n’a­joute pas le TAG VLAN=1 dans la trame et envoi la trame au HUB ;
  3. le HUB dif­fuse la trame non taguée sur tous ses ports ;
  4. le switch de droite reçoit la trame non taguée, donc sait qu’elle appar­tient au VLAN natif (1 ici) et com­mute la trame vers les ports appar­tenant au même VLAN ;
  5. le PC du bas reçoit une trame non taguée donc la traite comme toute trame classique.

On voit ici que le PC du bas peut com­mu­ni­quer sans aucun souci avec d’autres PC qui appar­ti­en­nent au même VLAN que lui.

A retenir pour le CCNA

Donc, parmis les choses à savoir pour l’ex­a­m­en CCNA, essayez de retenir les infor­ma­tions suivantes :

  • Trunk pro­prié­taire –> ISL de Cis­co avec une encap­su­la­tion com­plète de la trame
  • Trunk nor­mal­isé –> 802.1Q avec un ajout de TAG dans la trame
  • par défaut, le VLAN natif est le VLAN 1 (atten­tion à ne pas con­fon­dre VLAN natif et VLAN par défaut!)
  • dans une con­fig­u­ra­tion 802.1Q, le VLAN natif doit être iden­tique des deux côtés

Remar­que hors CCNA : la notion de Trunk chez d’autres con­struc­teurs est dif­férente : c’est la capac­ité d’agréger plusieurs liens physiques entre 2 switchs pour en faire qu’un seul virtuel. On active alors les pro­to­coles PAGP ou LACP. Donc il faut faire atten­tion quand vous par­lez à des tech­ni­ciens à pro­pos du Trunk, cer­taines per­son­nes ne com­pren­dront pas car vous par­lerez de 2 notions différentes.
