Ce qu’il faut connaitre du modèle TCP/IP pour le CCNA… mise à jour

Le modèle TCP/IP n’est qu’une sim­pli­fi­ca­tion du modèle OSI dont nous avons déjà par­lé dans un pré­cé­dent chapitre.

Pour­quoi ? Tout sim­ple­ment parce qu’au­jourd’­hui le pro­to­cole IP (Inter­net Pro­to­col) a sup­plan­té tous les autres pro­to­coles de couche 3 (réseau). Alors autant sim­pli­fier le modèle OSI qui est géné­rique par un nou­veau modèle spé­ci­fique à IP.

Demain ce sera un autre modèle dif­fé­rent de TCP/IP… mais c’est une autre histoire !

Rappel

Pour rap­pel, on peut repré­sen­ter le modèle OSI avec ses 7 couches avec le sché­ma suivant :

Comme dit juste avant, avec le temps, le pro­to­cole IP s’est impo­sé comme LE pro­to­cole de couche 3 (réseau).

Les couches 5, 6 et 7 sont agré­gées en une seule couche qu’on appelle « Appli­ca­tion » tout simplement.

Ce qu’il faut savoir pour le CCNA, c’est la cor­res­pon­dance entre les couches du modèle OSI et celles du modèle TCP/IP.

Historique

Le modèle Open Sys­tems Inter­con­nec­tion (OSI) a été défi­ni dans les années 90 comme la pre­mière suite de pro­to­coles de com­mu­ni­ca­tion réseau. Il était déve­loppe par l’Inter­na­tio­nal Orga­ni­za­tion for Stan­dar­di­za­tion (ISO).

Le dépar­te­ment USA de la défense a créé son propre modèle, aujourd’hui appe­lé TCP/IP. Très simi­laire au modèle OSI, il conso­lide les 3 couches hautes en une seule couche appe­lée “Appli­ca­tion”. Les deux modèles res­tent iden­tiques pour les 4 couches basses. Une ver­sion ori­gi­nelle de TCP/IP agré­geait les 2 couches basses en une seule.

Bien que la plu­part des équi­pe­ments aujourd’hui n’utilisent pas le modèle OSI, celui-ci reste la référence.

Modèle TCP/IP

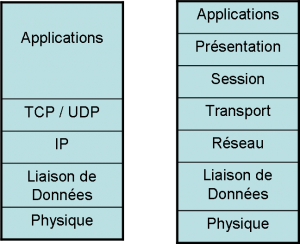

Voi­ci le sché­ma du modèle TCP/IP com­pa­ré au modèle OSI :

On remarque les points suivants :

– les couches 5, 6 et 7 ont été fusion­nées en une seule couche : Appli­ca­tion.

– la couche trans­port est désor­mais appe­lée TCP/UDP car ce sont les deux prin­ci­paux pro­to­coles de couche 4 à être uti­li­sés avec IP

– la couche réseau s’ap­pelle IP. Avant il exis­tait d’autres pro­to­coles commes IPX, AppleTalk…

On m’a sou­vent deman­dé pour­quoi ce modèle s’ap­pelle TCP/IP et pas (TCP/UDP)/IP ?

Très bonne remarque ! En fait, quand le modèle a été créé, la plu­part des appli­ca­tions uti­li­saient TCP/IP et pas UDP/IP. C’est sim­ple­ment pour cela !

Dans le cha­pitre TCP et UDP, vous ver­rez quelles sont les avan­tages et incon­vé­nients de TCP et de UDP.

Evolution du modèle TCP/IP

modele_TCPIP_evolution

Exemple de pro­to­cole par couche :

ports-connus

Points importants à retenir

  • Inter­ac­tion couche simi­laire : Deux équi­pe­ments uti­lisent les mêmes règles pour échan­ger des don­nées. Exemple : les rou­teurs uti­lisent des pro­to­coles de couche 3 pour échan­ger leur table de routage
  • Inter­ac­tion couche adja­cente : Au sein d’un équi­pe­ment, le pro­to­cole d’une couche récu­père la don­née de la couche supé­rieure (ou infe­rieure) puis ajoute (ou sup­prime) l’entête défi­nis­sant ses pro­prié­tés de protocole
  • Se sou­ve­nir des 5 étapes pour envoyer des don­nées sur un réseau TCP/IP : 1/données – 2/entête TCP – 3/entête IP – 4/entête Ether­net – 5/envoi des bits
  • Le mode­lage d’un réseau par couche a les avan­tages sui­vants : moins com­plexe, inter­face stan­dard, facile a com­prendre, facile a déve­lop­per, inter­opé­ra­bi­li­té et ingé­nie­rie modulaire
  • Connaitre les bases du rou­tage IP et les modèles OSI et TCP/IP
