Ce qu’il faut connaitre du modèle TCP/IP pour le CCNA

3

Le modèle TCP/IP n’est qu’une simplification du modèle OSI dont nous avons déjà parlé dans un précédent chapitre.

Pourquoi? Tout simplement parcequ’aujourd’hui le protocole IP (Internet Protocol) a supplanté tous les autres protocoles de couche 3 (réseau). Alors autant simplifier le modèle OSI qui est générique par un nouveau modèle spécifique à IP.

Demain ce sera un autre modèle différent de TCP/IP… mais c’est une autre histoire!

Rappel

Pour rappel, on peut représenter le modèle OSI avec ses 7 couches avec le schéma suivant:



Comme dit juste avant, avec le temps, le protocole IP s’est imposé comme LE protocole de couche 3 (réseau).

Les couches 5, 6 et 7 sont agrégées en une seule couche qu’on appelle “Application” tout simplement.

Ce qu’il faut savoir pour le CCNA, c’est la correspondance entre les couches du modèle OSI et celles du modèle TCP/IP.



Modèle TCP/IP

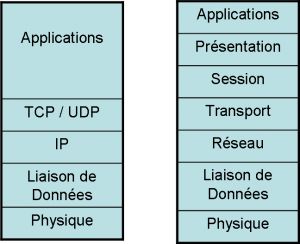

Voici le schéma du modèle TCP/IP comparé au modèle OSI:

On remarque les points suivants:

 – les couches 5, 6 et 7 ont été fusionnées en une seule couche  Application.

 – la couche transport est désormais appelée TCP/UDP car ce sont les deux principaux protocoles de couche 4 à être utilisés avec IP

 – la couche réseau s’appelle IP. Avant il existait d’autres protocoles commes IPX, AppleTalk…



On m’a souvent demandé pourquoi ce modèle s’appelle TCP/IP et pas (TCP/UDP)/IP ?

Très bonne remarque! En fait, quand le modèle a été créé, la plupart des applications utilisaient TCP/IP et pas UDP/IP. C’est simplement pour cela!

Dans le chapitre TCP et UDP, vous verrez quelles sont les avantages et inconvénients de TCP et de UDP.



En bref

Ce qu’il faut retenir pour l’examen:

  • connaitre la correspondance des couches entre OSI et TCP/IP
  • les principales fonctionnalités des protocoles IP, TCP et UDP, qui sont détaillées dans les chapitres associés
